光学支架零件DFM设计：减少装配误差的5个原则

光学仪器的精度最终体现在光路上，而光路精度由每个光学元件的安装位置决定。光学支架是这条精度链的载体，支架加工精度不够、装配基准不清晰，调光就会花掉大量时间。

很多工程师会把光路偏差归因于加工厂精度不够，但一部分装配误差其实来自设计阶段的DFM问题：基准不统一、定位方式选错、过定位引入约束冲突。这些问题即使加工精度很高，也可能在装配时放大。

原则一：所有光学元件安装面共用同一基准体系

如果安装面A以底面为基准、安装面B以侧面为基准，两组尺寸即使各自只偏差±0.02mm，A和B之间的相对误差仍可能叠加。对光学支架而言，真正重要的是多个安装面之间的相对关系。

更稳妥的做法是选定一个主基准，所有安装面的位置公差都以这个基准为参照标注。加工时尽量让关键面在同一装夹内完成，让各面误差都落在同一坐标系下，减少误差链累计。

图纸上建议明确写出“所有安装面位置公差以A基准为参照”，并用GD&T真位置度框格标注，而不是让各个面独立标注坐标尺寸。

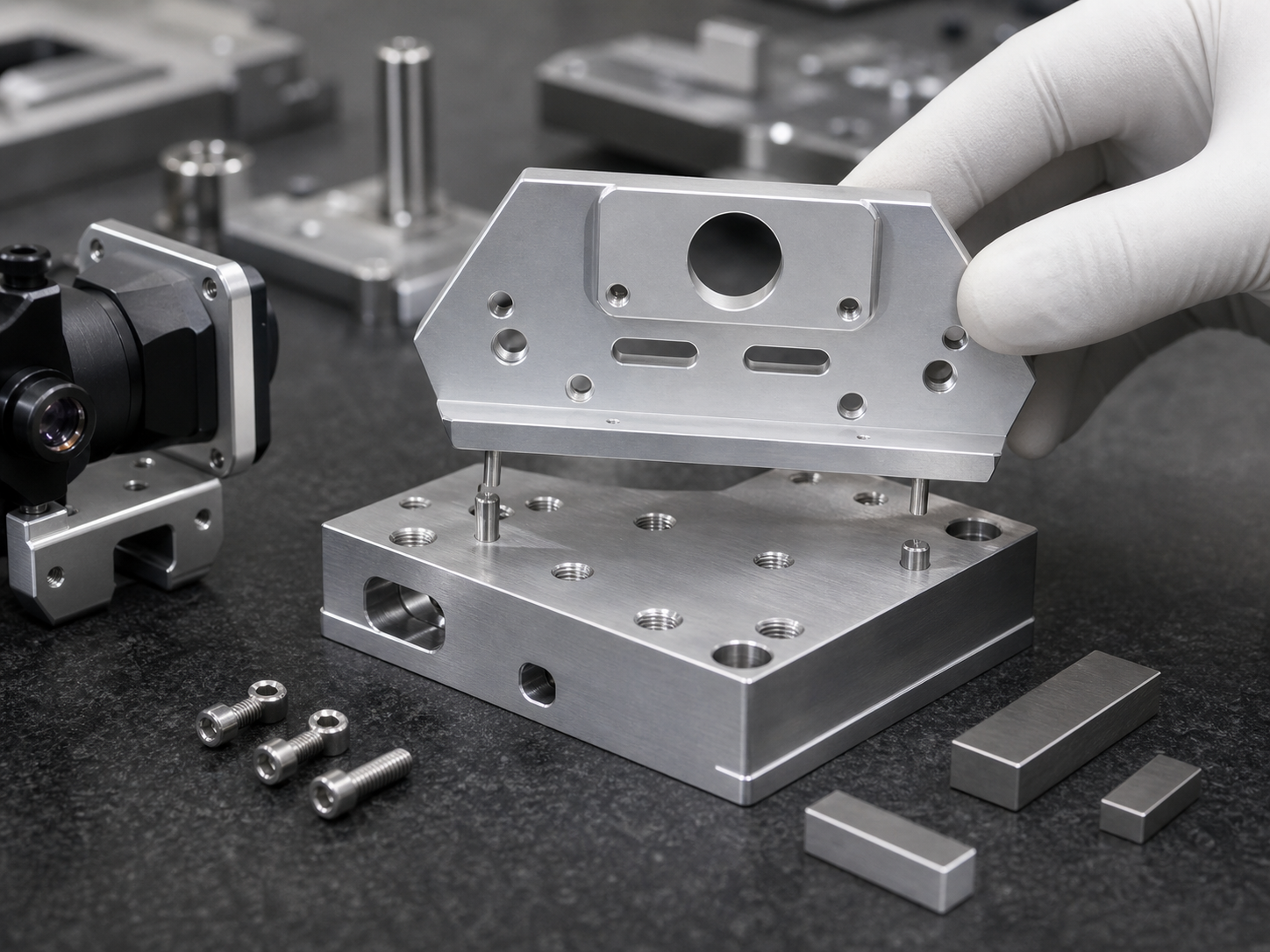

原则二：用定位销约束平移，螺栓只提供夹紧力

只用螺栓固定时，螺栓孔间隙往往会成为装配位置的不确定量。即便孔加工合格，支架每次装配的位置仍可能在孔隙范围内随机变化，导致重复安装精度差。

一圆一菱形的一对定位销，可以约束支架在安装面内的平移和旋转，把重复安装精度从螺栓孔间隙级别收敛到定位销配合精度级别。对需要反复拆装、调试和维护的光学设备，这一点尤其关键。

定位销孔建议按H7精度控制，关键是两孔之间以及相对主基准的位置度。发图纸时可注明“定位销孔位置度±0.01mm，以A基准为参照”。

原则三：识别并消除过定位

过定位是光学支架设计里常见但不容易察觉的问题。一个刚体有6个自由度，如果同一自由度被重复约束，两个约束之间不可避免的误差就会在装配时让零件被强制变形。

典型场景是底面已经通过三点支撑约束了平移和旋转，同时大面积平面又参与接触，两个平面的平行度误差会让支架装配后翘曲。解决方案可以是在底面设计三个凸台形成三点支撑，或接受平面接触但把底面平面度控制得更严。

原则四：配合间隙按功能要求选，不要默认H7/h6

不同功能位置的配合要求并不相同。固定装配追求位置稳定，精密转轴强调低摩擦旋转，线性调节需要滑动顺畅，定位销则强调重复定位。把所有位置都默认套用H7/h6，往往会带来装配困难或定位不稳。

• 固定装配且位置精度高：可考虑过盈或过渡配合。
• 精密转轴：根据摩擦和转动阻力选择合适间隙。
• 线性调节结构：优先保证平滑滑动和可重复调节。
• 定位销孔：重点控制孔径精度和相对位置度。

光学支架上的调节螺纹也要结合调节分辨率选型。需要亚毫米级细调时，应考虑细螺距结构，避免粗螺纹让调节过程过于敏感。

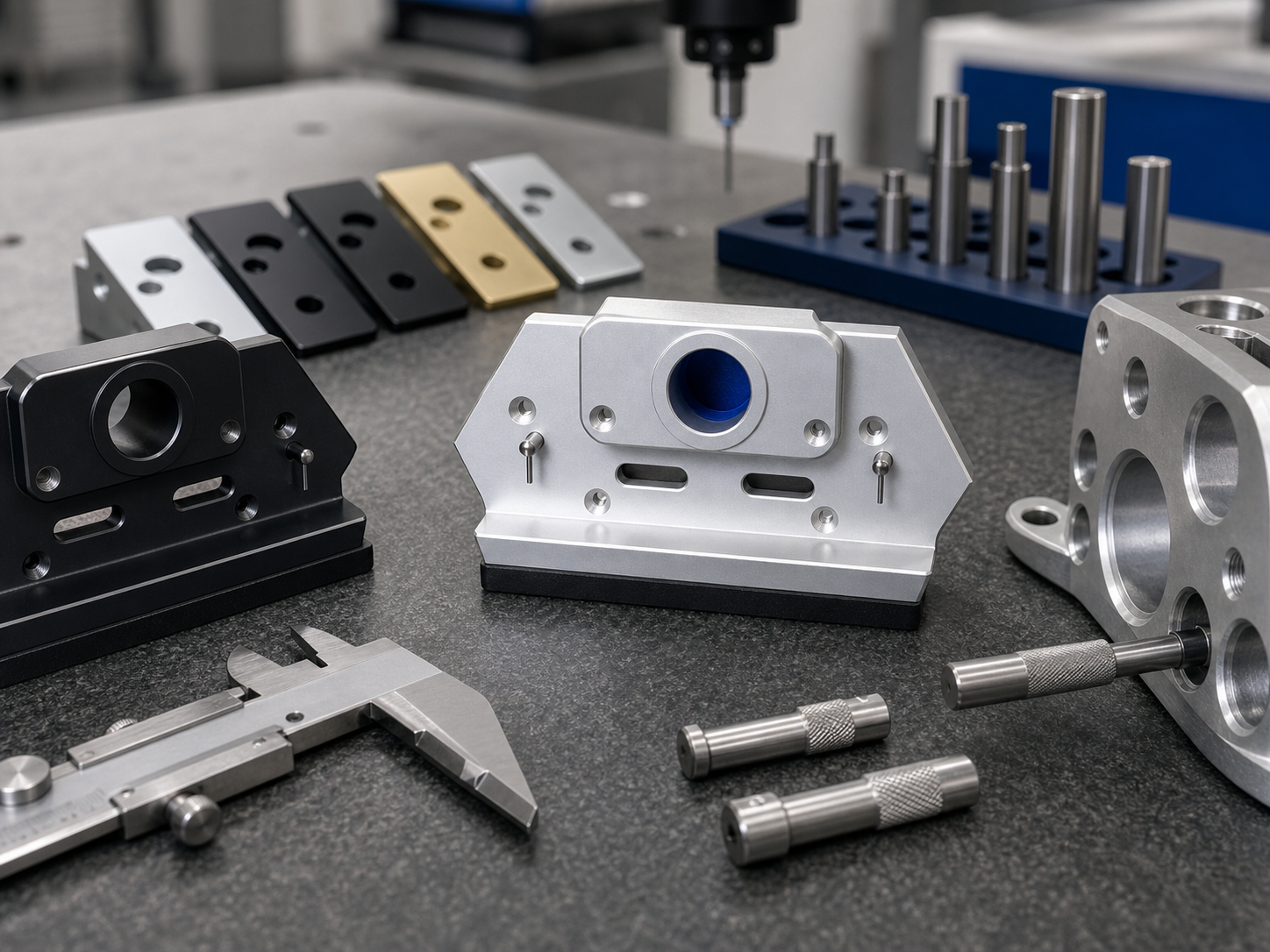

原则五：表面处理对装配精度的影响要纳入设计

阳极氧化、硬质阳极氧化和其他表面处理都会影响孔径、配合面和定位面尺寸。普通阳极氧化会让孔径略微减小，硬质阳极氧化的影响更明显。如果图纸没有说明，处理后的定位销孔和精密配合孔就可能装不进去。

解决办法是在图纸中明确关键孔位是否遮蔽，或注明“图纸尺寸为表面处理后尺寸”，让加工时提前预留膜厚余量。对光学支架这种装配精度敏感零件，表面处理不能只当外观工序处理。

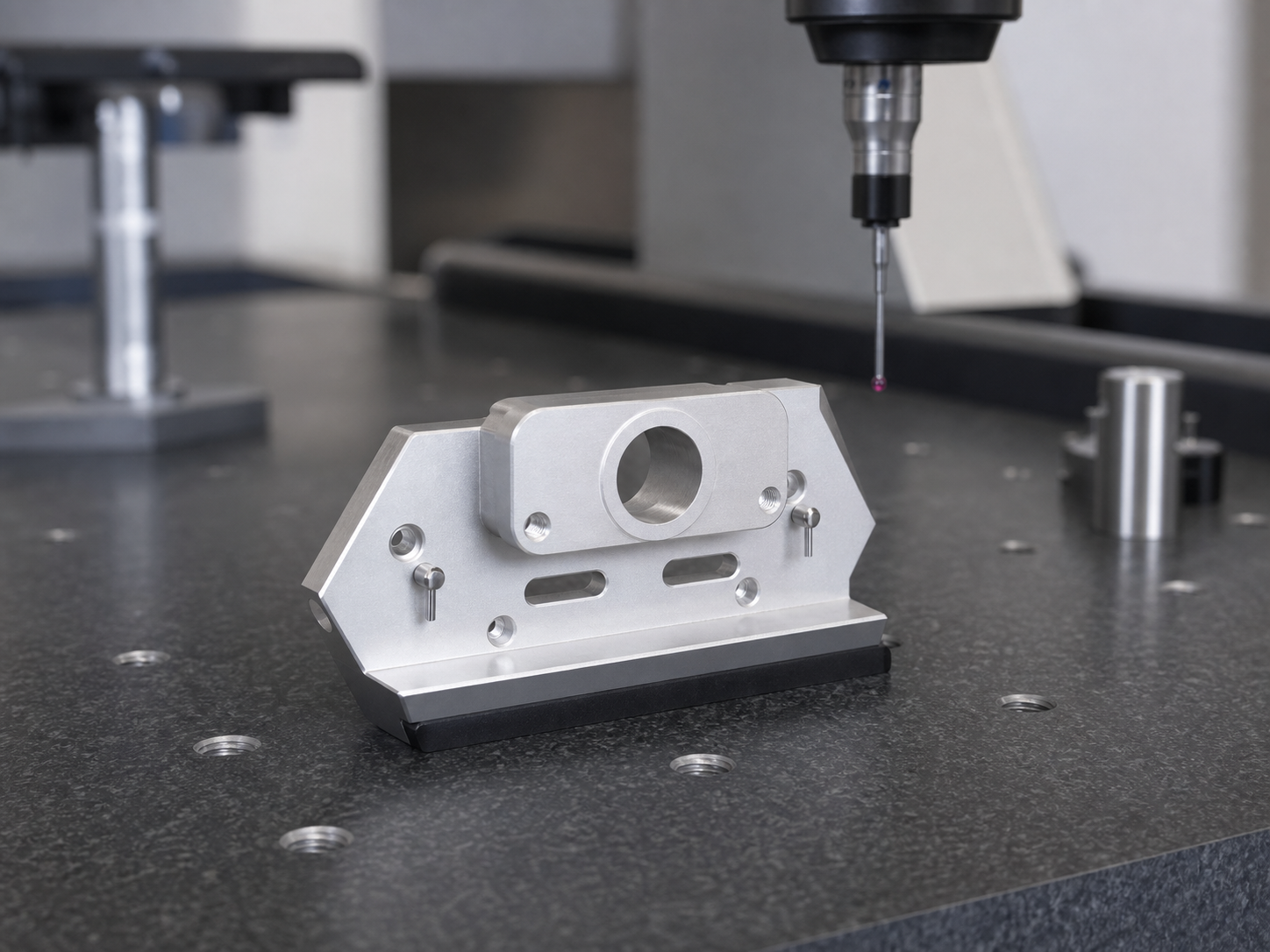

小结：DFM审图要先看装配链

光学支架的DFM审图，不只是判断结构能不能加工，更要判断基准、定位、过定位、配合和表面处理是否会影响最终装配。加工厂越早参与审图，越容易在设计阶段降低返工风险。
