人形机器人手指关节壳体加工：微小孔、薄壁和倒角怎么控制？

2026-06-24 技术干货

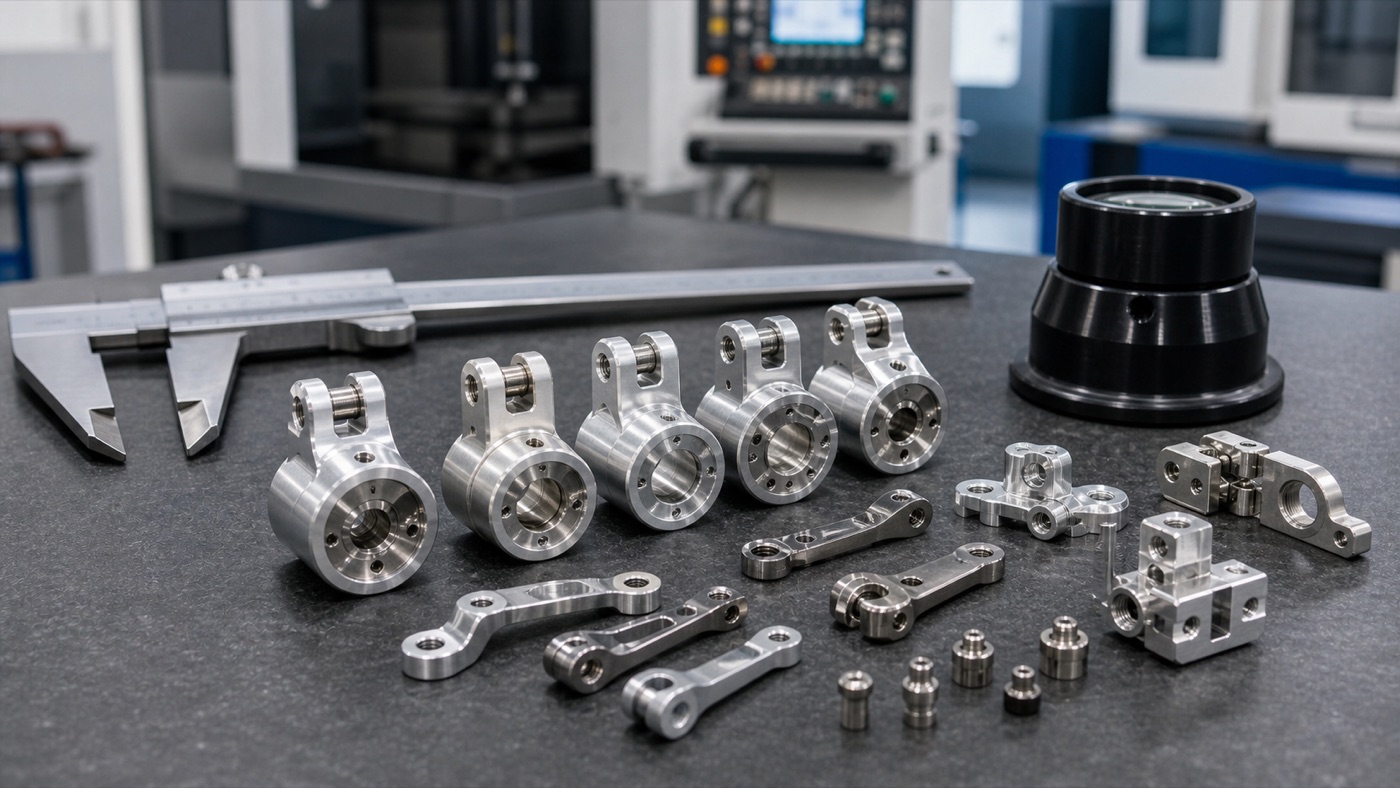

人形机器人手指关节壳体看起来只是几厘米的小零件，但里面往往同时包含转轴孔、螺纹孔、限位槽、薄壁腔体和装配倒角。研发阶段如果只按普通小铝件加工，容易出现孔位偏差、装配发紧、薄壁变形或边缘毛刺刮线的问题。

做人形机器人手指关节壳体加工，关键不是把外形铣出来，而是让微小孔、薄壁结构和铰链配合在小批量打样阶段就具备可试装、可迭代、可追溯的状态。

先明确哪些孔是功能孔

手指关节壳体上的孔并不都一样。转轴孔、销孔、螺纹孔和减重孔的作用不同，公差等级也不同。转轴孔通常影响转动顺畅度和间隙，销孔影响重复定位，螺纹孔则要考虑有效牙深和孔口毛刺。图纸评审时应先把功能孔标出来，再决定加工顺序和检测方式。

如果研发图纸只给了普通尺寸公差，建议补充装配要求，例如销轴直径、配合间隙、左右件是否镜像、是否需要配套试装。这样加工厂才能判断哪些孔需要同一次装夹完成，哪些面可以作为工艺基准。

手指关节为了减重，常会设计成薄壁壳体或局部镂空结构。薄壁件加工最怕夹紧时变形、松夹后回弹。夹具应优先支撑功能面，软爪或仿形治具要避免压到薄弱边缘；粗加工后保留均匀余量，再安排精加工，可以减少尺寸漂移。

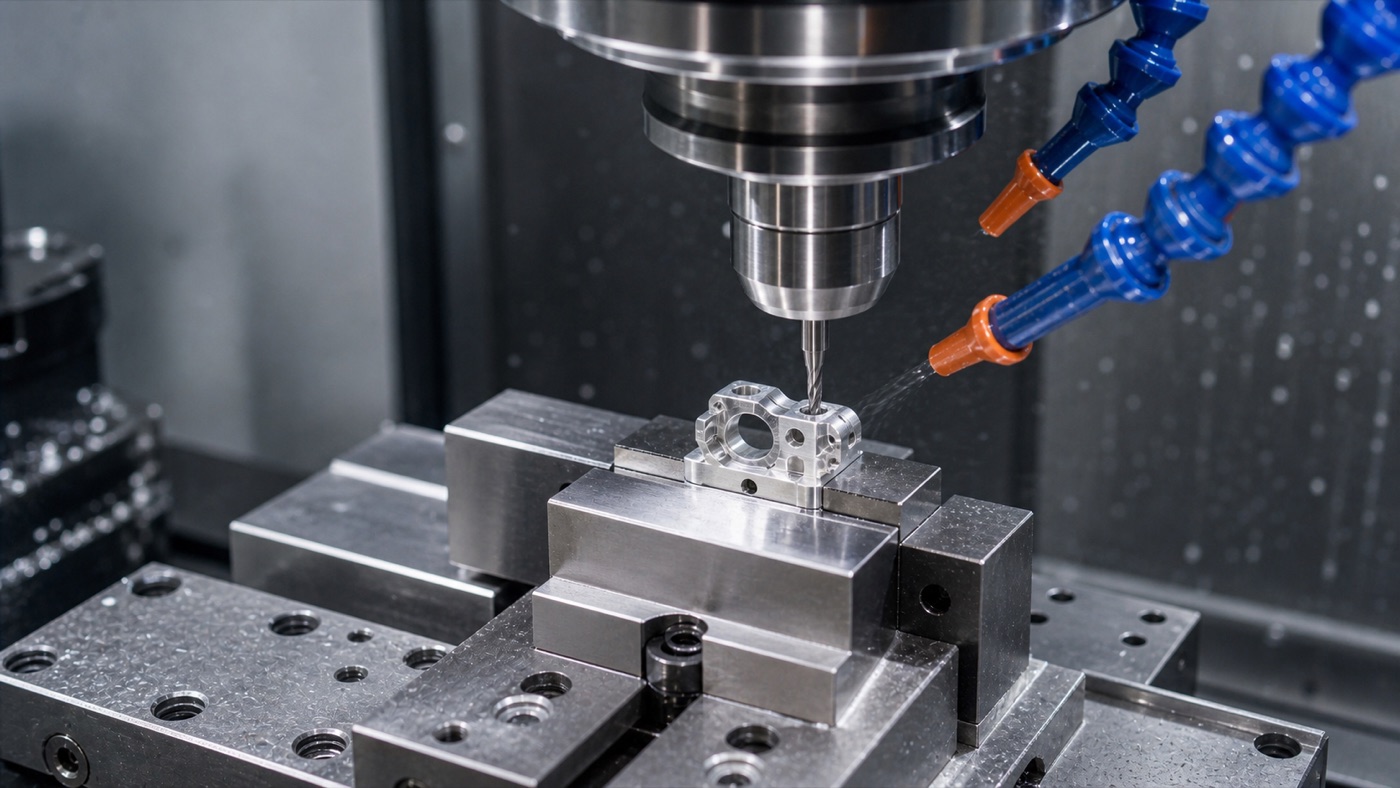

微小孔加工不能只看孔径是否合格，还要看孔口是否翻边、孔底是否残屑、螺纹是否完整。小直径钻头和铣刀刚性弱，进给、转速、冷却和排屑要匹配材料。铝合金要防粘刀，不锈钢要防加工硬化，PEEK 等工程塑料要避免热变形和拉丝。

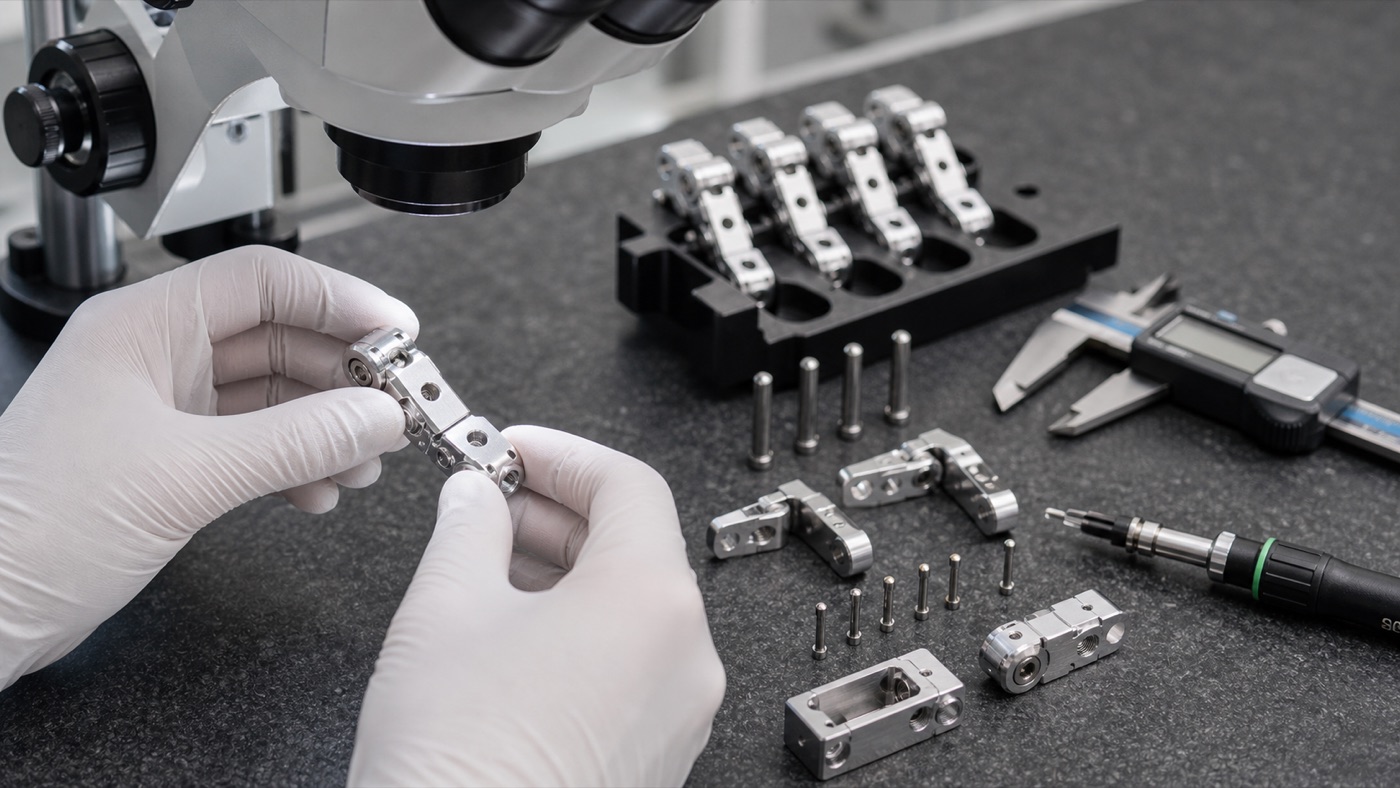

对铰链孔、传感器安装孔和定位孔，建议用针规、塞规或三坐标抽检孔位关系。只用卡尺量外形，很难发现两个孔之间的位置误差。若零件后续要装轴承、销轴或柔性线束，报价前最好同步提供配套件尺寸，便于预判配合风险。

机器人手指关节里有很多小孔、小槽和狭窄边。倒角过小，装配线束或销轴时容易刮伤；倒角过大，又可能削弱定位边或改变配合面。比较稳妥的做法是在图纸上标明功能边、外观边和不可破坏边，首件确认倒角样件后再进入小批量。

人形机器人零件常常需要多轮改版。建议每一版都保留图纸版本、材料批次、关键孔位检测记录和试装反馈，下一版改结构时才能知道是设计间隙问题，还是加工基准、装夹或毛刺处理问题。

小批精密机械可承接机器人零件加工、人形机器人手指关节壳体定制加工、微小孔结构件和多品种小批量精密零件定制。如需打样，请通过联系我们发送 2D 图纸、3D 模型、材料、数量和装配要求，我们会先审图，再评估加工工艺和报价方案。
