上海CNC与精密钣金组合件打样如何保证装配孔位？

研发样机和非标设备里，经常不是单独做一块CNC零件或一个钣金外壳，而是把铝合金支架、车铣件、折弯钣金、压铆螺母、立柱和标准紧固件组合在一起。只要其中一个孔位、折弯尺寸或安装基准偏差，最后就可能出现装不进、锁不紧、面板错位或外观缝隙不均。

做上海CNC与精密钣金组合件打样，真正的难点在于让两种工艺共享同一套装配逻辑。CNC件追求孔位和基准面精度，钣金件还受板厚、折弯半径、展开系数和回弹影响。前期如果没有统一基准，小批量试装阶段就容易把问题留到最后。

先统一装配基准，而不是各做各的

组合件设计时，建议先确定整机装配基准：哪一个面贴合底板，哪几个孔用于定位，哪些孔只是过孔，哪些位置用于外观对齐。CNC支架可以通过定位孔、台阶面和销孔提高重复性；钣金件则要考虑折弯后孔位相对边线和安装面的变化。如果图纸只分别下发给机加工和钣金加工，最后很可能出现单件合格、组合不合格。

对 上海精密钣金加工 和CNC配套项目来说，比较稳妥的方式是把组合件装配图、BOM、关键尺寸和试装要求一起给到供应商，让工艺工程师在加工前判断哪些孔位需要钣金后加工，哪些可以激光切割一次成形。

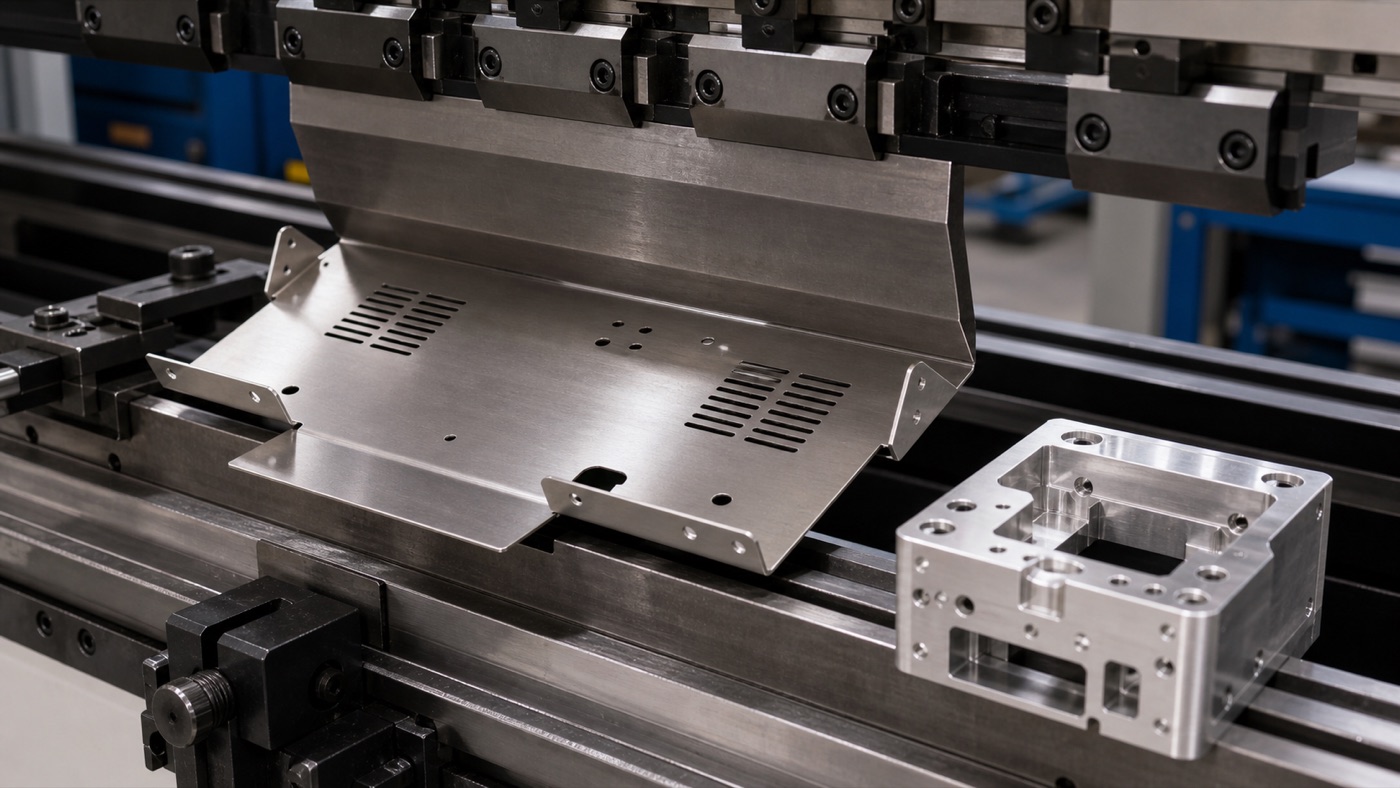

折弯尺寸要考虑板厚和回弹

钣金折弯并不是把平板按图纸角度折起来那么简单。不同材料、板厚、折弯半径、模具开口和表面处理都会影响展开尺寸和回弹。如果面板上有长圆孔、散热孔、压铆孔或靠近折弯线的安装孔，必须提前评估孔边距和变形风险。

已有文章 精密钣金加工中的折弯精度如何保证 重点讲折弯本身，而组合件还要进一步考虑CNC件的位置补偿。例如CNC支架孔位可以做小范围长圆孔用于样机调试，但真正量产前应尽量把定位关系固化，避免长期依赖现场调整。

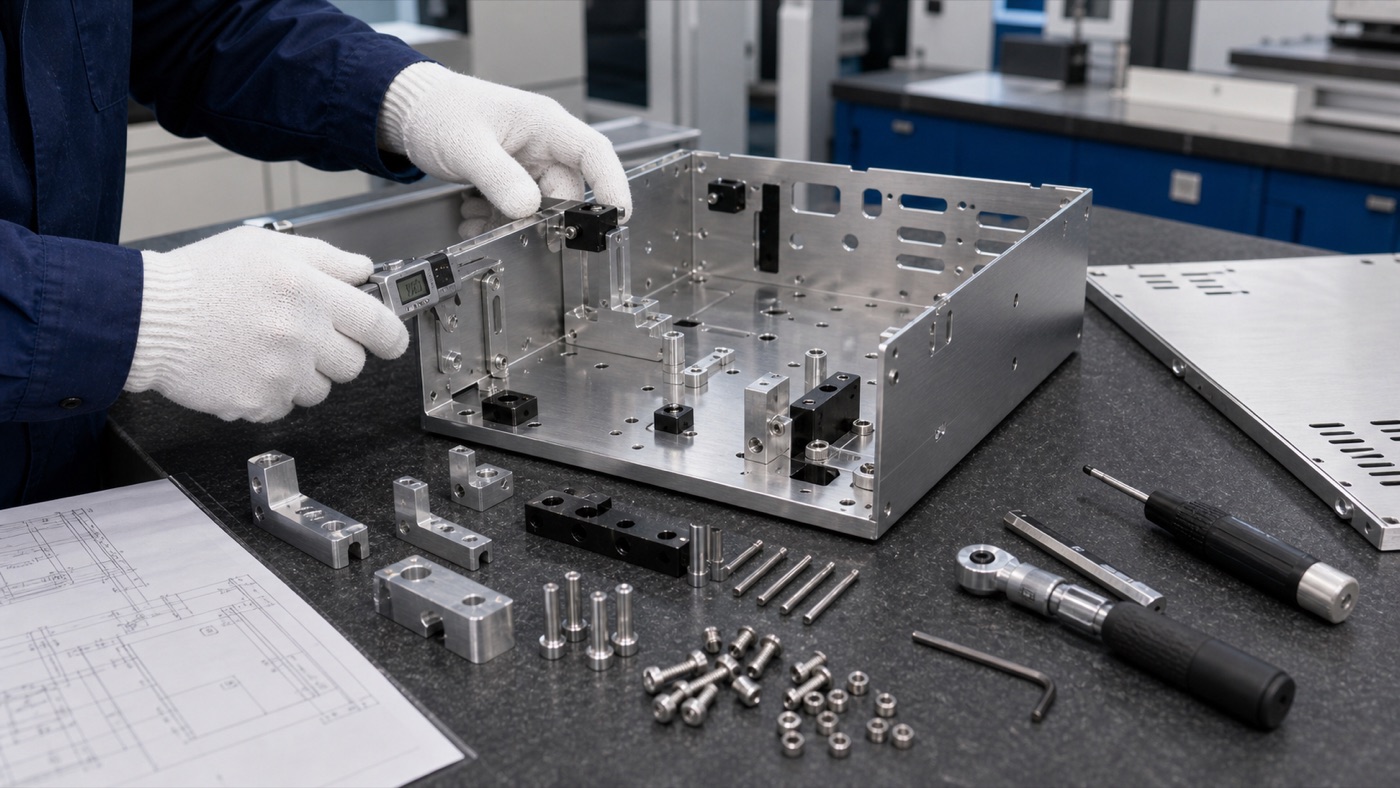

孔位和压铆要服务于试装

组合件里常见问题包括压铆螺母方向错误、沉孔深度不足、折弯后螺丝刀无法进入、CNC支架与钣金孔位偏半个孔、外壳盖板锁紧后翘起等。解决这些问题，不能只靠末端检验，而要在图纸评审阶段就模拟装配顺序。

如果孔位承担定位作用，建议用销孔、台阶或明确的基准边控制；如果孔位只是锁紧，可以根据试装需求设计合理间隙。对于首件样品，最好先做一套完整试装，确认压铆、折弯、CNC支架、盖板、连接器和线束避让都没有冲突，再继续批量加工。

一站式配套的价值在于减少沟通损耗

研发阶段如果CNC件找一家、钣金件找一家、表面处理再找一家，出现装配问题时很容易互相推断原因。若由同一团队协同处理CNC、钣金、表面处理和试装反馈，就能更快判断问题来自图纸、折弯展开、孔位加工还是装配顺序。

在工艺选择上，也可以参考 3D打印、钣金还是CNC的快速打样选择指南。上海及周边客户如果需要非标机箱、设备外壳、CNC支架和钣金组合件小批量打样，可以通过 联系我们 提交装配图、零件图和数量，我们会按装配孔位与交期要求给出加工建议。
